Сервопривод, соленоид или электромагнит для сброса?

Общая информация

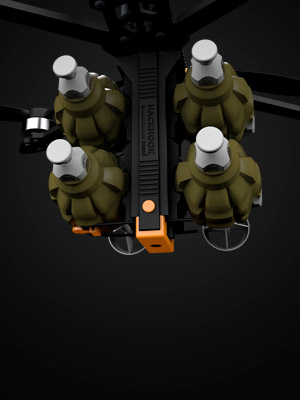

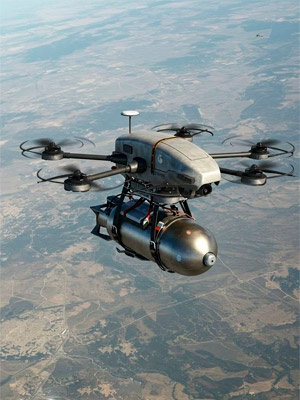

Когда вы проектируете систему сброса, первый вопрос — что будет двигать механизм: сервопривод, соленоид или электромагнит. Ошибка на этом этапе приведет к тому, что сброс будет либо слишком медленным, либо слабым, либо сядет аккумулятор за один полет.

Все три варианта работают, но каждый — для своей задачи. Выбор зависит от трех факторов: вес груза (до 100 г, до 1 кг или более), доступный ток (сколько может отдать ваша батарея/ВЕБ) и требуемая скорость реакции (доли секунды или секунды).

Сервопривод — универсальный солдат!

Сервопривод — это мотор с редуктором и обратной связью. Он может повернуть вал на заданный угол и зафиксировать его. Это самый популярный вариант для самодельных сбросов — примерно 70% всех конструкций делают на сервах.

Плюсы:

• Контролируемое движение. Вы точно знаете, на сколько градусов откроется замок. Плавное открытие и закрытие — можно сделать "мягкий" сброс хрупкого груза.
• Фиксация положения. После открытия серва держит замок открытым или закрытым, не потребляя при этом большого тока (ток удержания — около 5–10 мА).
• Огромный выбор и низкая цена. Есть сервы на любой вес и размер — от крошечных (3–5 грамм, до 1 кг/см) до мощных (30–50 грамм, до 20 кг/см). Цена — от 100 до 1000 рублей.

Минусы:

• Скорость.Стандартный сервопривод поворачивается на 60° за 0.2–0.5 секунды. Для быстрого сброса легкого груза это много.
• Механическая сложность.Редуктор из шестеренок — слабое место при ударах и вибрациях. Пластиковые шестерни могут разрушиться за несколько полетов. Стальные — дороже, но надежнее.
• Требует точной настройки.Вам нужно выставить в коде углы открытия и закрытия, чтобы замок работал четко и без заеданий.

Когда брать: для сбросов средних и тяжелых грузов (гранаты до 500 г, дымы, батареи), когда важна плавность и фиксация. Это универсальный выбор для 80% задач.

Конкретные модели для FPV-сбросов:

• MG90S (металлические шестерни, 9 г, 2.5 кг/см, ~250 руб.) — стандарт для легких и средних грузов.
• DS3218 (20–30 г, 15–20 кг/см, ~600 руб.) — для тяжелых грузов до 1 кг и выше.
• Kingmax CLS0822 (22 г, 8 кг/см, цифровой) — быстрый (0.08 с/60°) и точный, но дороже.

Соленоид — простота и скорость

Соленоид — это электромагнит с подвижным сердечником (штоком). Подал напряжение — сердечник втянулся и дернул механизм. Убрал напряжение — пружина вернула его обратно.

Плюсы:

• Молниеносная скорость. Время срабатывания — 5–50 мс. Для сброса легкого груза в полете это может быть критично.
• Простота конструкции. Нет редуктора, нет шестеренок. Ломаться практически нечему.
• Простота управления. Подал питание — сработал. Не нужны сложные алгоритмы и библиотеки.

Минусы:

• Высокое энергопотребление. Соленоид потребляет большой ток в момент срабатывания — от 0.5 до 3 А при 5–12 В. Для дрона с аккумулятором это ощутимая нагрузка (моторы и так едят 30–50 А).
• Нет фиксации. Удерживать механизм в открытом состоянии соленоид не может — он или включен (тянет ток и греется), или выключен. Как правило, нужна дополнительная пружина или механический фиксатор.
• Ограниченный ресурс. От частых срабатываний соленоид может перегреваться и выходить из строя. Ресурс — обычно 10–50 тысяч срабатываний.

Когда брать: для легких грузов (до 50–100 г), где критична скорость сброса. Также для простейших "одноразовых" механизмов (например, сброс дымовушек или контейнеров с лёгким грузом).

Конкретные модели для FPV-сбросов:

• Соленоид 5В с ходом 10 мм (например, JF-0820B, ~300 руб.) — подходит для небольших легких замков.
• Соленоид 12В, 5 Н (тяговое усилие) — для более тяжелых грузов, но требует отдельного источника питания или ВЕБа.

Электромагнит — удержание и мгновенный сброс

Электромагнит — это катушка с сердечником, которая при подаче питания создает мощное магнитное поле. В механизмах сброса он обычно используется как защелка: удерживает стальную деталь замка, а при отключении питания — отпускает ее.

Плюсы:

• Минимальное энергопотребление в режиме удержания. Ток нужен только для фиксации груза (обычно 100–300 мА), а сам сброс происходит "бесплатно" — за счет пружины или силы тяжести. Это экономит аккумулятор.
• Высокая надежность. Никаких движущихся частей, кроме самой защелки. Практически не изнашивается.
• Быстрый сброс. Освобождение груза происходит мгновенно, как только вы снимаете питание с электромагнита.

Минусы:

• Малое усилие. Сила удержания электромагнита часто меньше, чем у механического фиксатора (обычно 0.5–3 кг). Может не удержать тяжелый груз при резких маневрах дрона.
• Зависимость от напряжения. При просадке батареи силы магнита падает, и груз может сброситься самопроизвольно. Это критично при разряженном аккумуляторе.
• Требует ферромагнитной детали. На замке или самом грузе должна быть стальная пластинка или болт, к которому "прилипнет" магнит.

Когда брать: для сбросов, где груз висит "на честном слове", а сброс должен быть мгновенным и не требовать обратного движения. Идеален для россыпных грузов (шарики, дымы, мелкие предметы) или быстрого освобождения контейнера.

Конкретные модели для FPV-сбросов:

• Электромагнит 5В / 12В, усилие 0.5–2 кг (например, P20/10, ~500 руб.) — для легких грузов.
• Самодельный электромагнит из ферритового кольца и медной проволоки — дешево, но требует расчетов и подбора питания.

Резюмируем

• Сервопривод — ваш основной рабочий инструмент. Берите его, если не уверены в выборе. Он справится с 80% задач. Конкретные модели для старта: MG90S (легкие грузы) или DS3218 (тяжелые).
• Соленоид — для случаев, когда груз легкий (до 50–100 г) и счет идет на миллисекунды. Подходит для дымовушек, контейнеров с легкими предметами.
• Электромагнит — для "электронных капканов", где груз должен освобождаться мгновенно и без механического движения. Идеален для россыпных грузов и быстрой фиксации.
